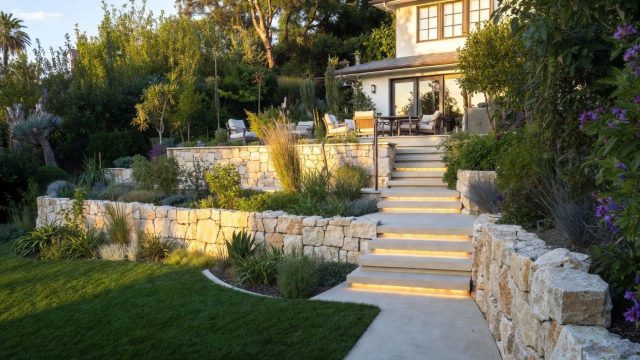

Участок с выраженным рельефом – интересная и часто непростая задача для дизайнера, а для владельца – подарок и головная боль одновременно. Сад с уклоном и перепадами высот почти всегда смотрится интереснее, чем плоскостный. Исключение, пожалуй, большие площади, например, сады в стиле Натургарден, представляющие собой стилизацию под дикое луговое разнотравье. Но чаще речь идет о стандартных участках в несколько соток, где, что называется, не развернуться. С другой стороны, серьезный уклон/ отсутствие ровных площадок в небольшом саду существенно ограничивает возможности, от строительства до садово-огородных работ. Грамотная организация рельефа помогает полнее раскрыть потенциал стандартных участков. И без подпорных стенок тут не обойтись.
Функции подпорных стенок
Подпорные стенки – сооружения высотой до 3-х метров, которые обычно создаются на перепаде высот. Впрочем, ничто не мешает имитировать рельеф искусственно. Даже одна невысокая подпорная стенка способна преобразить ландшафт до неузнаваемости. Это универсальный инструмент зонирования пространства, позволяющий разделять функциональные зоны без использования живых изгородей, ограждений и МАФов. Т.е. без создания препятствия для взгляда и дробления пространства. Зонирование происходит естественным путем за счет разноуровневости расположения.
Подпорные стенки применяют для:
- создания террас в многоуровневом саду,
- организации больших ровных площадок (например, для парковки),
- имитации горного склона,
- проектирования и обрамления многоярусных цветников, огородов, газонов и других растительных композиций.

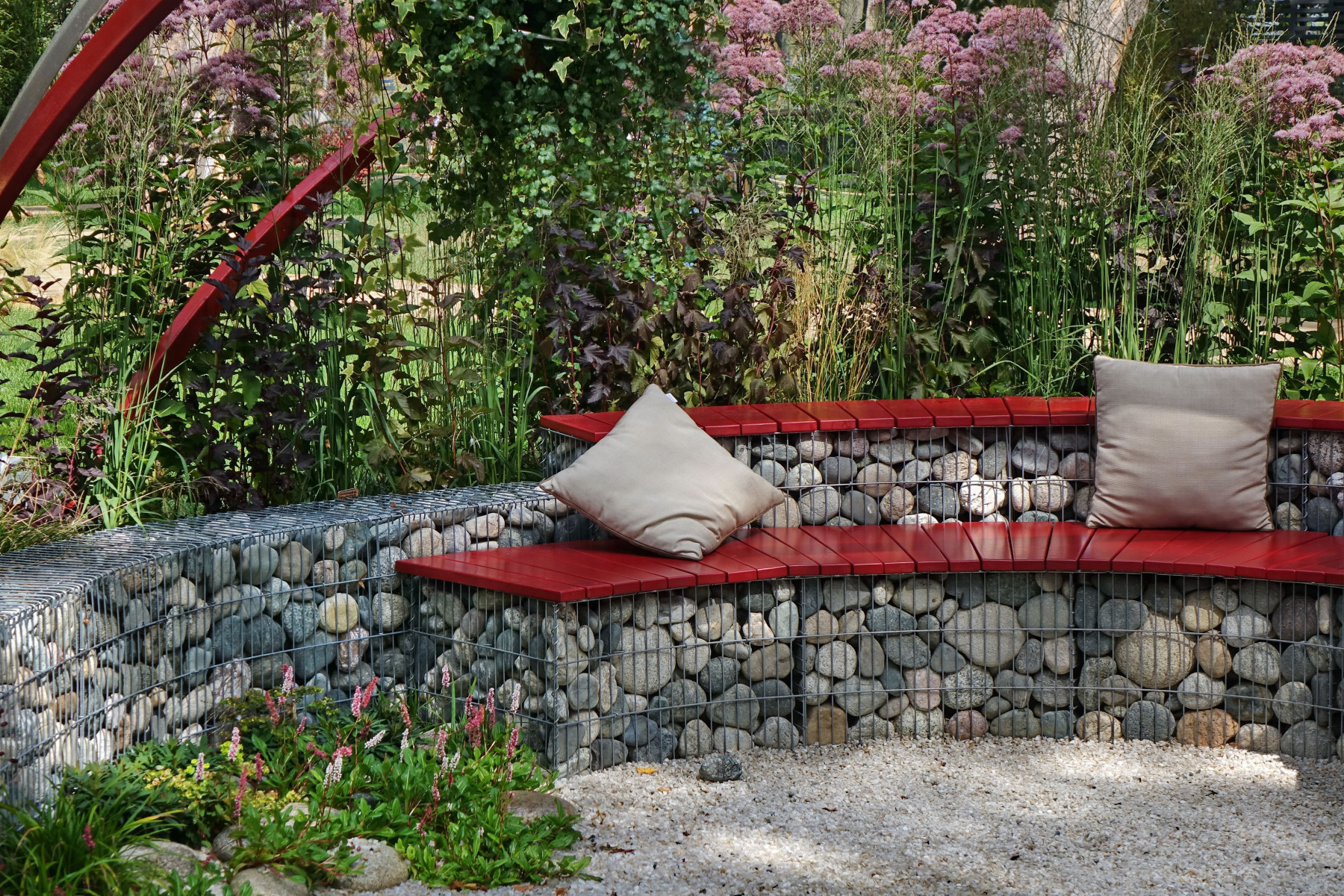

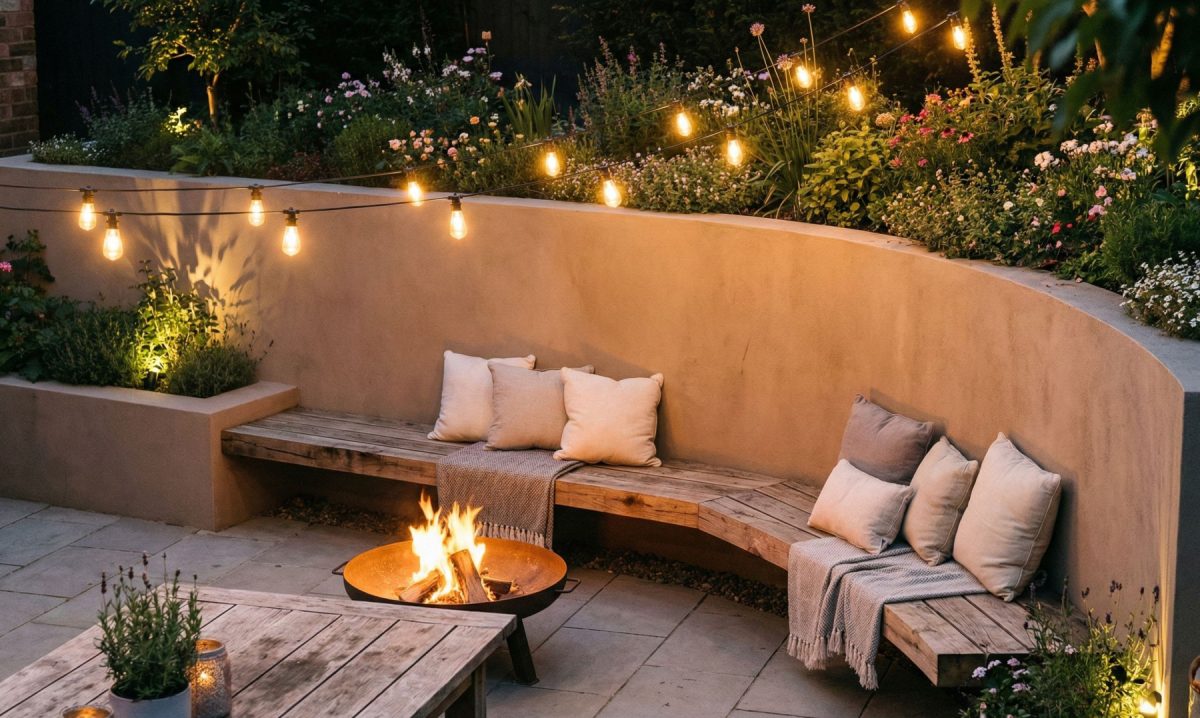

Кроме того, подпорные стенки часто служат основой для других ландшафтных объектов. «Тело» подпорной стенки можно увенчать садовыми скамьями и столешницами, а в самой конструкции предусмотреть «полости» с грунтом для растений (в каменных стенках, выполненных методом сухой кладки), места для установки кашпо или даже емкостей с водой, пристеночные фонтаны и т.д. Светильники, вмонтированные в поверхность, подчеркивают красоту сооружения и обеспечивают безопасность в вечернем саду. Таким образом, линии подпорных стенок не только маркируют границы зон, но и задают стилистику сада, служат дополнительным украшением или даже выступают в качестве самостоятельного арт-объекта.
Однако важнейшая (и изначальная) функция заключается в консервации сложных почв при наличии резкого уклона. С помощью подпорных стенок закрепляют границы участка, русла ручьев, береговую зону стоячих водоемов. В качестве дополнительного подспорья в этом нелегком деле на склонах высаживают растения с разветвленной корневой системой, надежно удерживающей грунт.
Предварительный анализ
Подпорная стенка – инженерная конструкция, проектировка и возведение которой требуют изучения «объективной реальности» и учета факторов риска. В случае функциональных подпорных стенок, т.е. таких сооружений, которые служат в первую очередь для закрепления грунта, нужно проанализировать:
- угол и степень уклона (на участках с общим перепадом высот в 70 и более см рекомендуется провести геодезию, а при наличии уклона начиная от 8% — соорудить подпорную стенку);
- механический тип почвы, ее рыхлость, склонность к эрозии, воздухо- и влагопроницаемость (на песчаных почвах необходим глубокий фундамент, а на глинистых обязателен дренаж);
- структуру почвенных слоев, уровень залегания грунтовых вод;
- площадь подпираемого участка и длину подпорной стенки.
Эстетические особенности определяются исходя из архитектуры дома, преобладающих на участке материалов, общей стилистики и колористики сада, а также бюджета.
Материалы
Внешний вид подпорной стенки задает форма, которую диктует пейзажность или регулярность сада, и фактура, т.е. используемые материалы. Остановимся на этом поподробнее.

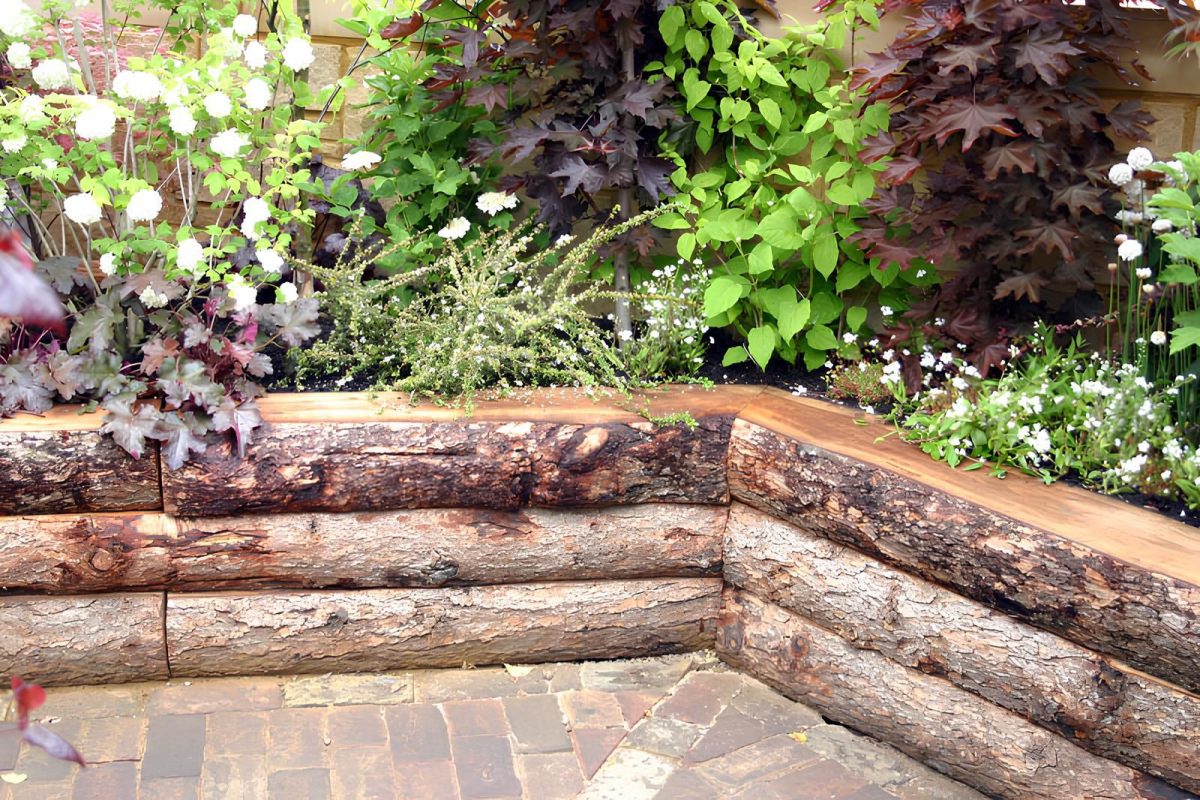

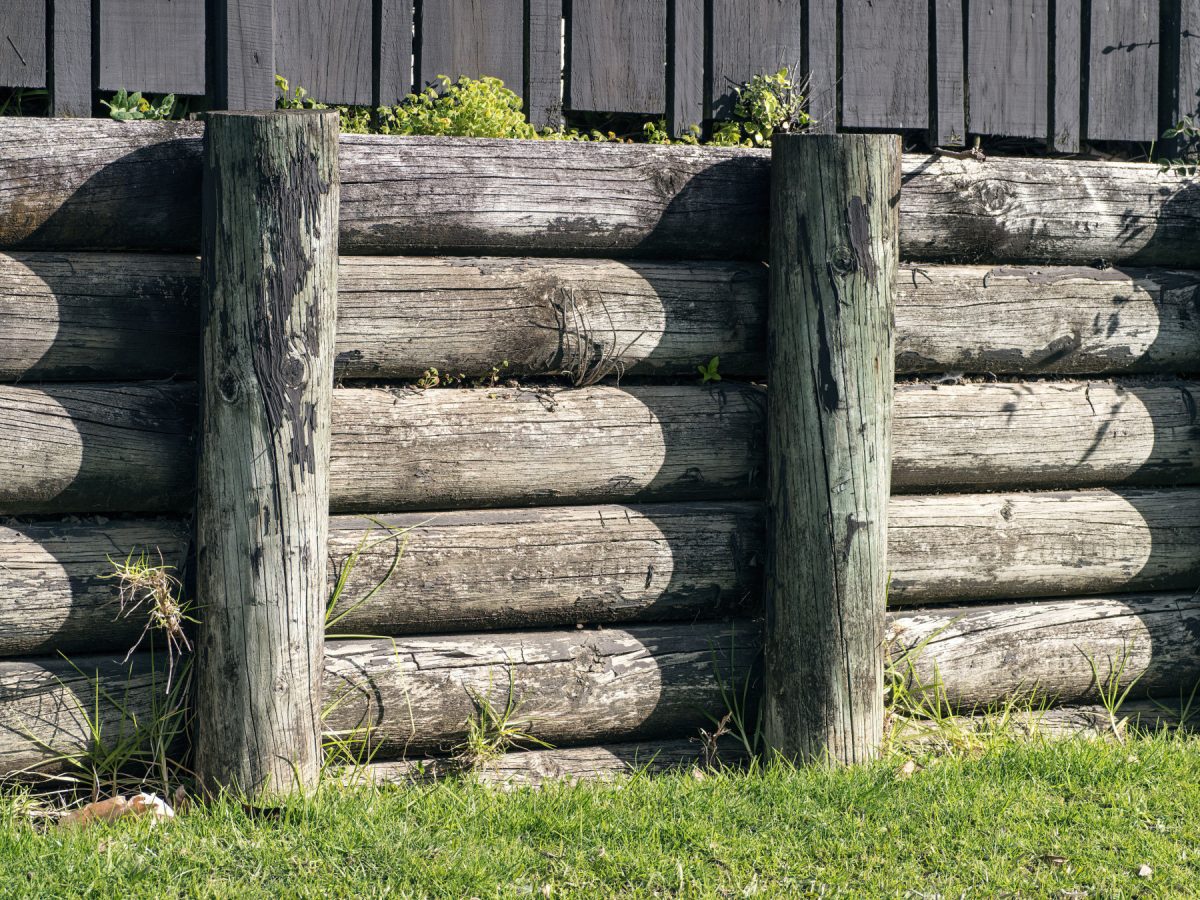

Подпорные стенки из дерева
Дерево – единственный теплый материал по физическим свойствам. Цветовая гамма также представлена в основном теплыми природными оттенками, рисунок определяется древесной породой, а фактура – обработкой. Это органический материал, подверженный гниению и разложению, поэтому используется только на сухих песчаных или супесчаных почвах. Плюс требует применения антисептиков, средств от вредителей, водоотталкивающих препаратов и т.д. Самый прочный, долговечный и дорогостоящий вариант – лиственница, но чаще встречается сосна. Как правило, из дерева возводят небольшие декоративные стенки или используют в качестве облицовки и декора более мощных функциональных конструкций из других материалов. Дерево подходит для деревенского, колониального и скандинавского стиля, Натургардена и шале.

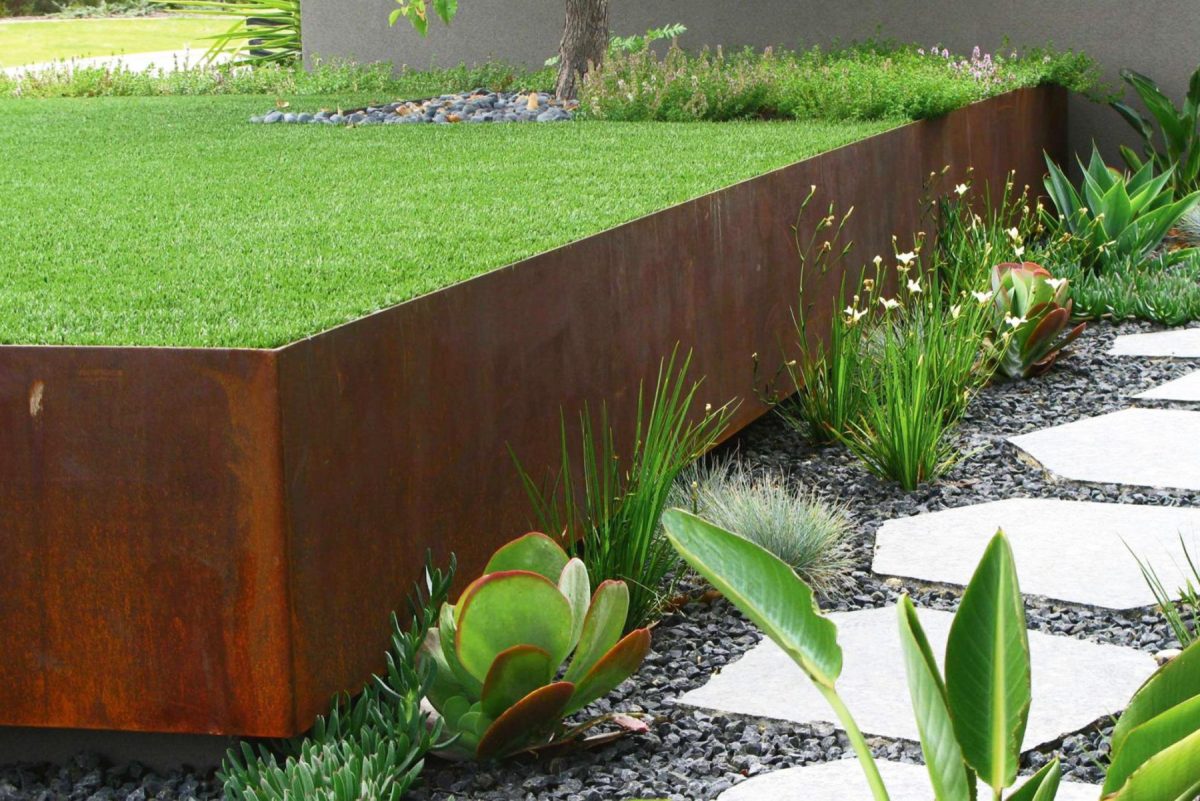

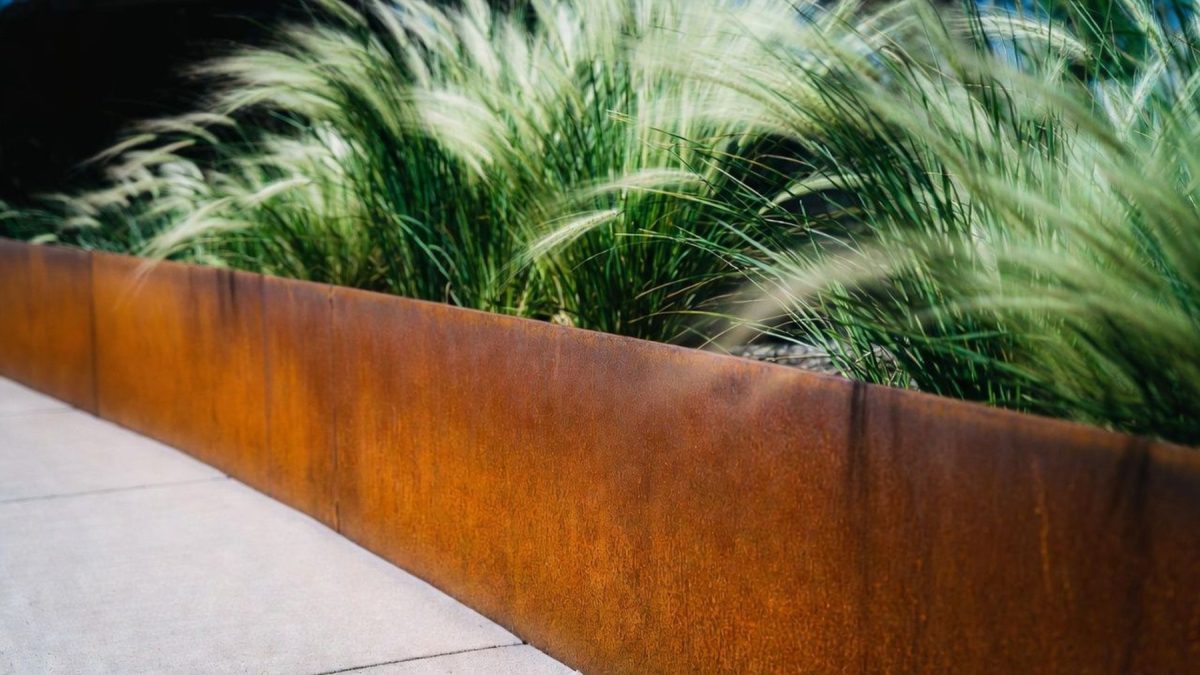

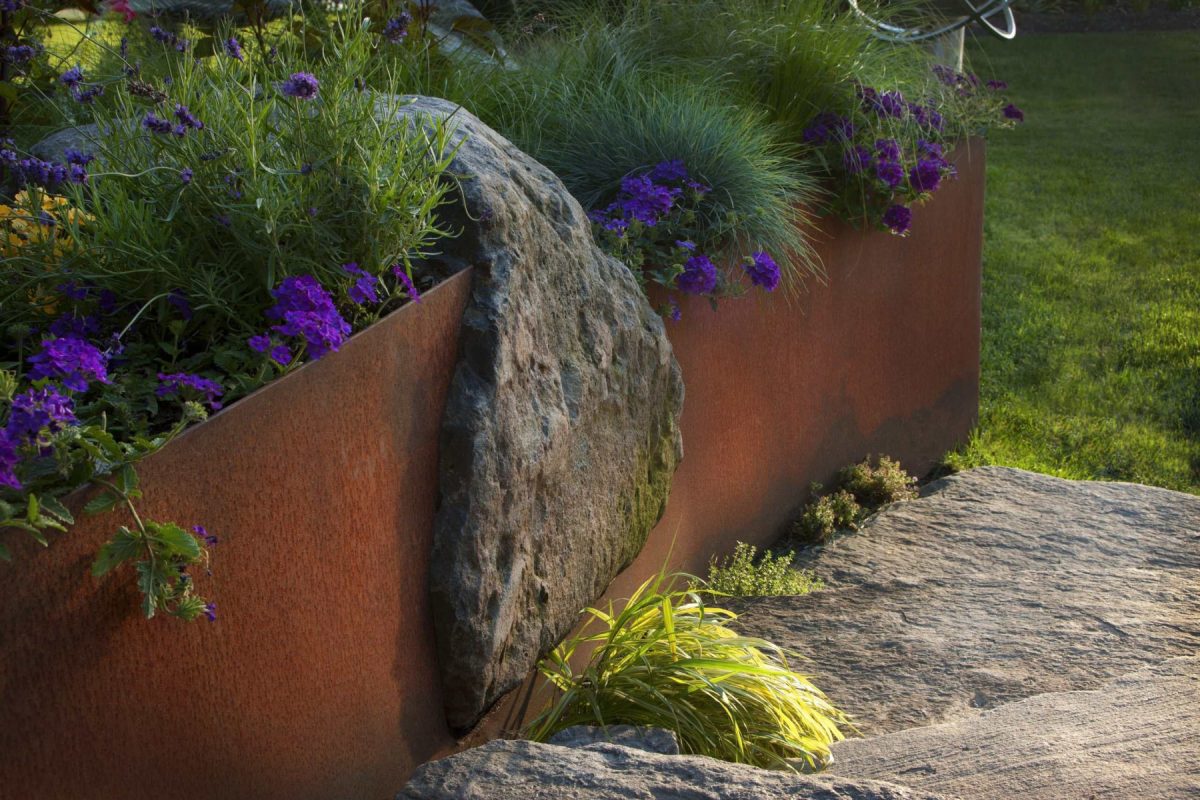

Подпорные стенки из кортеновской стали
Кортен появился несколько десятилетий назад и представляет собой сплав стали с легирующими элементами: медью, хромом, никелем и др. Главная особенность – характерная бархатистая ржавчина, образующаяся на поверхности в течение пары лет и делающая материал совершенно неубиваемым и не требующим ухода. Единственное, чего не терпит кортен, — соседства с другими металлами (кроме нержавеющей стали) и длительного воздействия соленой морской воды. Кортеновская сталь позволяет создавать любые формы и используется как для сооружения подпорных стенок целиком, так и для декорирования. Гармонично сочетается практически с любыми материалами от камня до бетона. Область применения – современные сады в смешанном стиле, модерн, Натургарден, хай-тек.

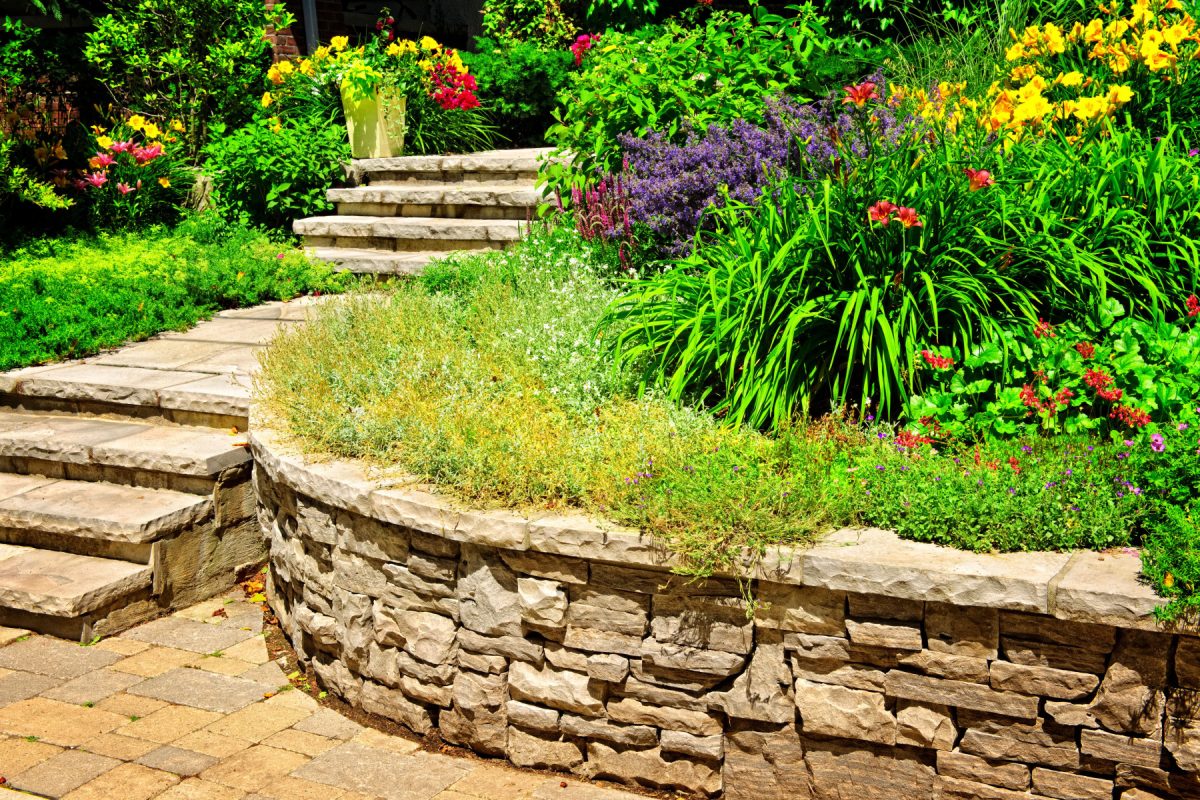

Подпорные стенки из камня

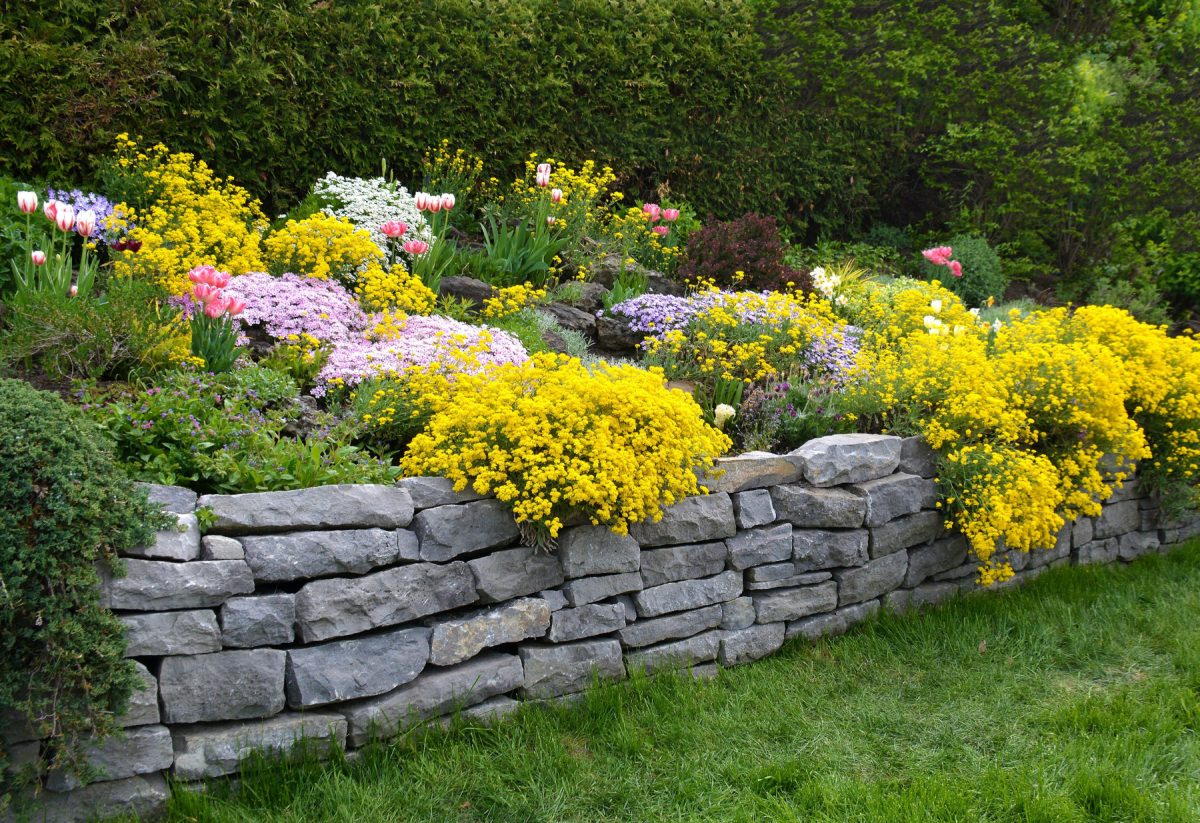

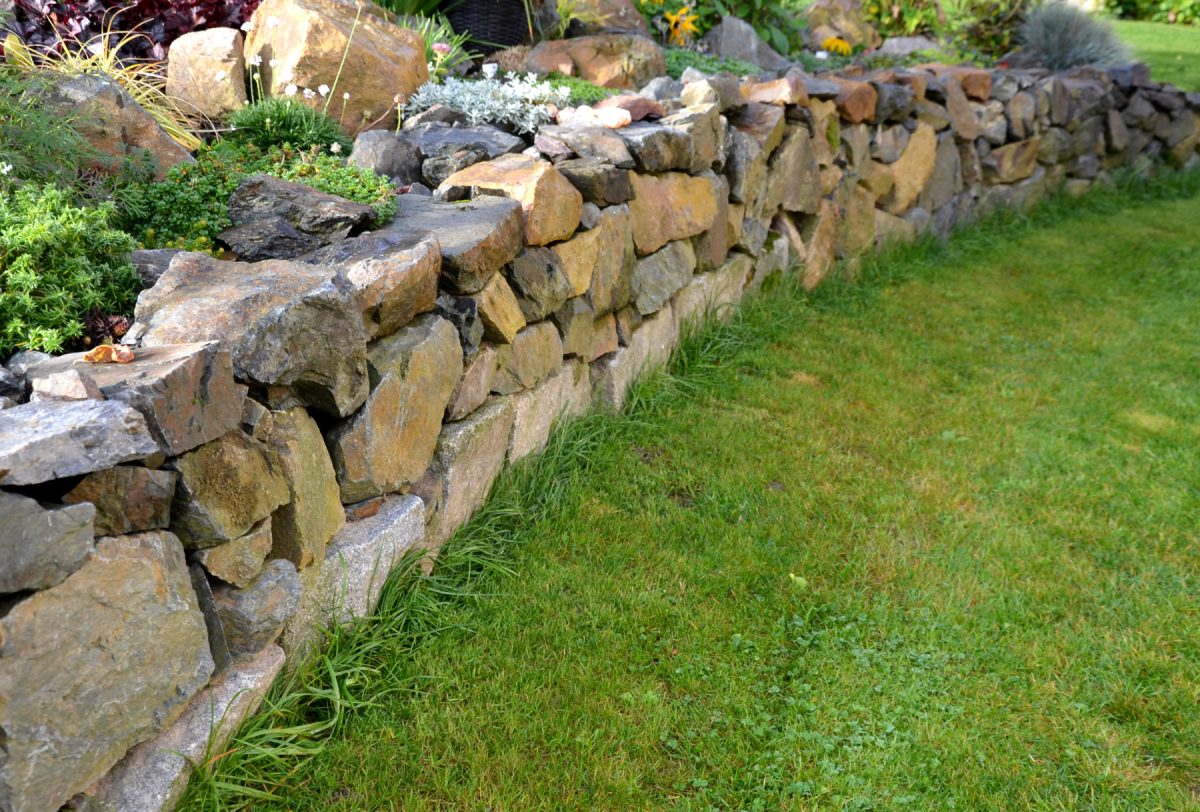

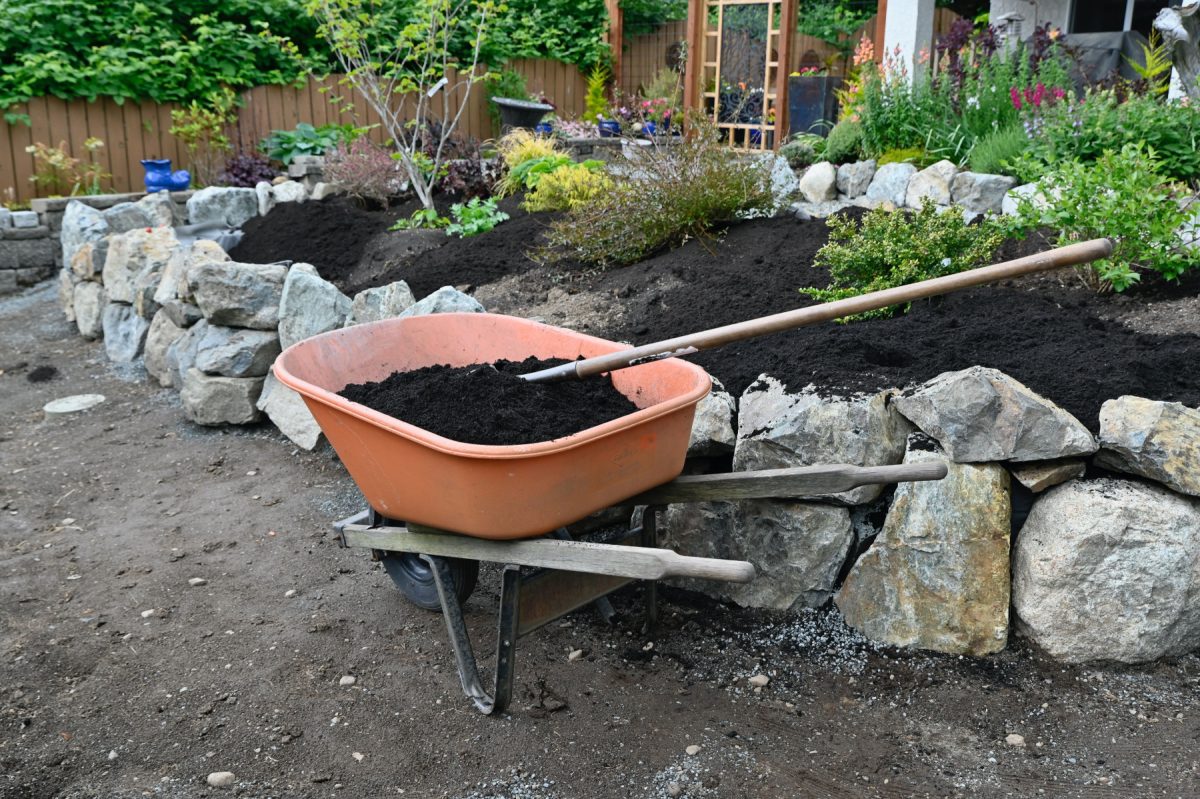

Натуральный камень – природный материал, применявшийся для строительной кладки с древнейших времен. Максимально прочный и долговечный, камень создает ощущение монументальности. Используется для возведения функциональных и декоративных подпорных стенок и облицовки и вписывается в любой стиль от пейзажного восточного сада до хай-тека. Камень для подпорных стенок представлен в виде крупных валунов, булыжника, каменных плит, плитняка (плит из мягких пород вроде известняка), а также более мелкой каменной фракции (для габионов). Детали каменного «пазла» скрепляют между собой раствором или собирают методом сухой кладки. В последнем случае конструкция держится за счет собственного веса и не должна превышать 70 см.
Искусственный камень применяется аналогично. Отличается большим цветовым и текстурным разнообразием, устойчив к температурным, механическим и химическим воздействиям, не впитывает воду, грязь и жиры и, соответственно, требует минимум ухода. Кроме того, искусственный камень легче.

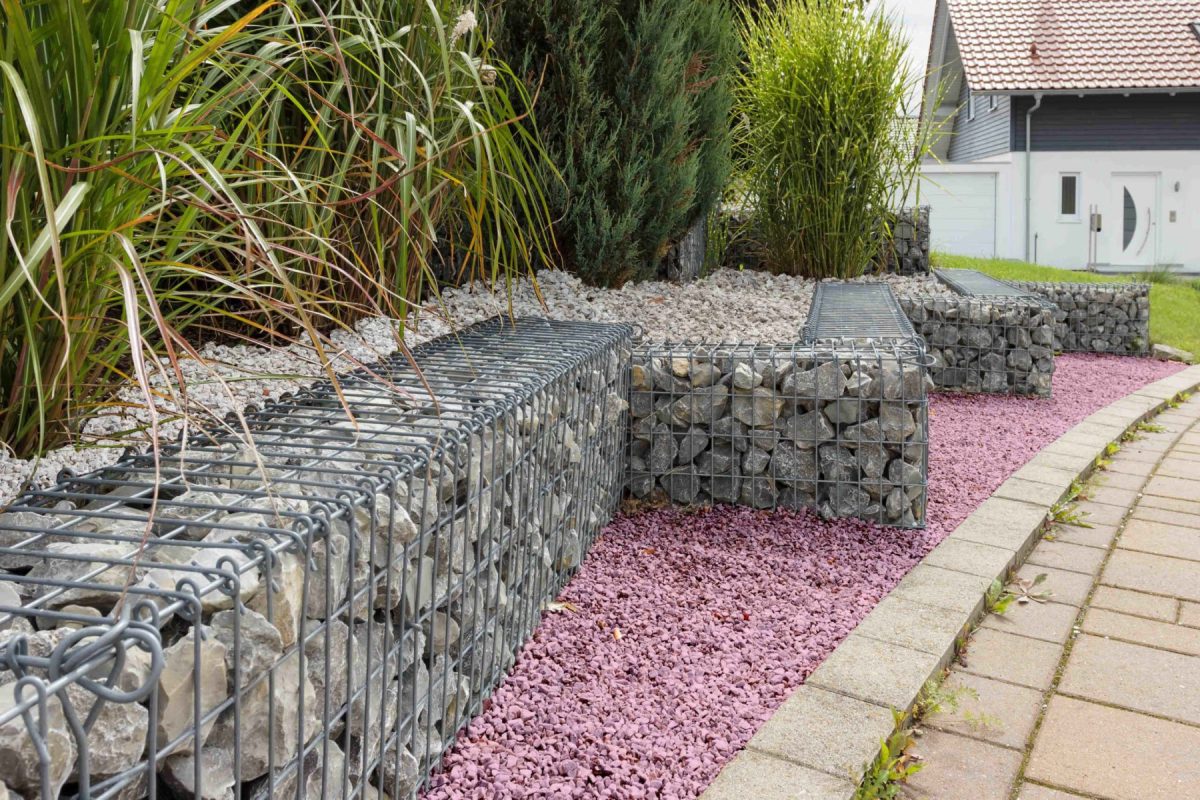

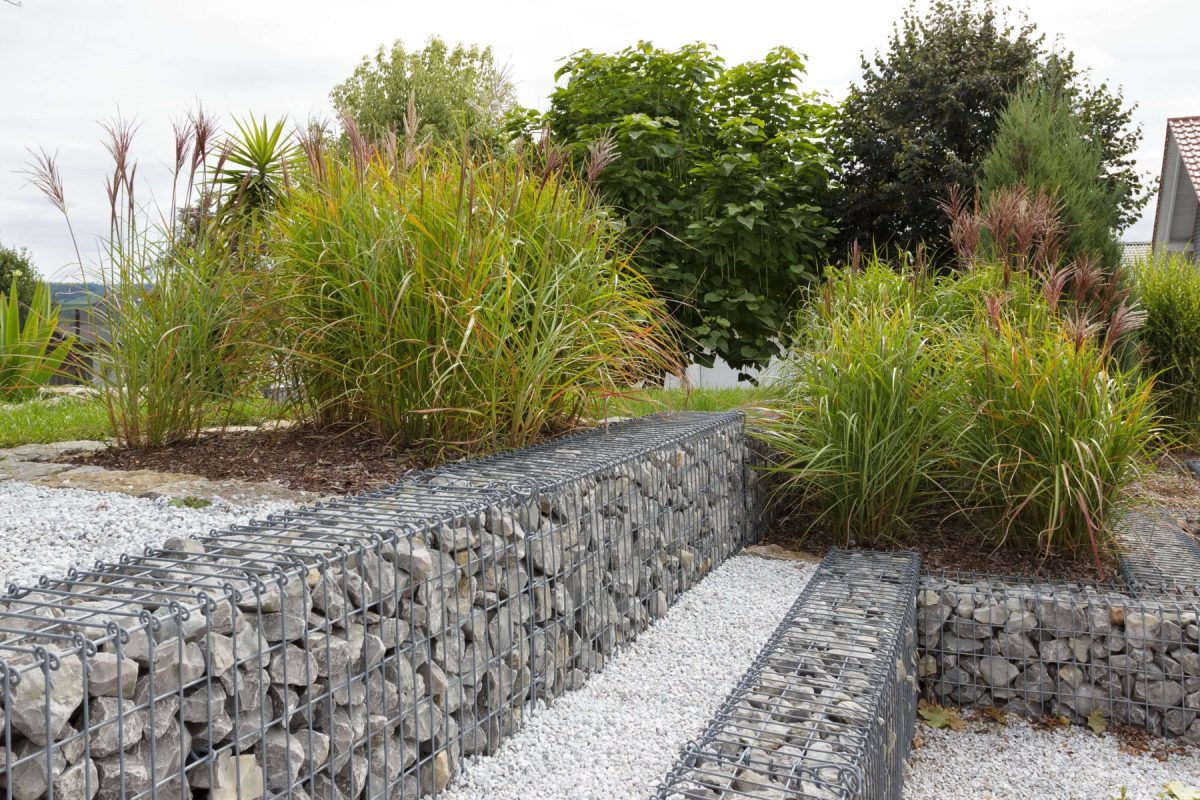

Подпорные стенки из габионов
Габионы используются в ландшафтном дизайне сравнительно недавно, но уже почти повсеместно. Это сетчатые конструкции из металлической сетки двойного кручения с шестиугольными ячейками, разделенные на секции при помощи диафрагм. Для прочности проволока имеет специальное цинковое или иное покрытие. Сетки заполняют мелкой каменной фракцией (щебнем, галькой, гравием) или некрупным булыжником. Популярность габионных конструкций определяется их прочностью, долговечностью, гибкостью (любые формы), водопроницаемостью, экологичностью и экономичностью. Кроме того, габионы просты в установке и не нуждаются в фундаменте. Область применения – от укрепления берегов рек и водохранилищ до создания лестниц и арт-объектов, а матрацы Рено (плоские габионы размером 3х2 м) иногда служат в качестве фундамента. Подпорные стенки из габионов подойдут любому саду, в котором используется камень. Но для того, чтобы габионная конструкция полностью «слилась» с пейзажным стилем, понадобится несколько лет. И еще один момент: между грунтом и подпорной стенкой из габионов необходима прокладка из геоткани во избежание заиливания.

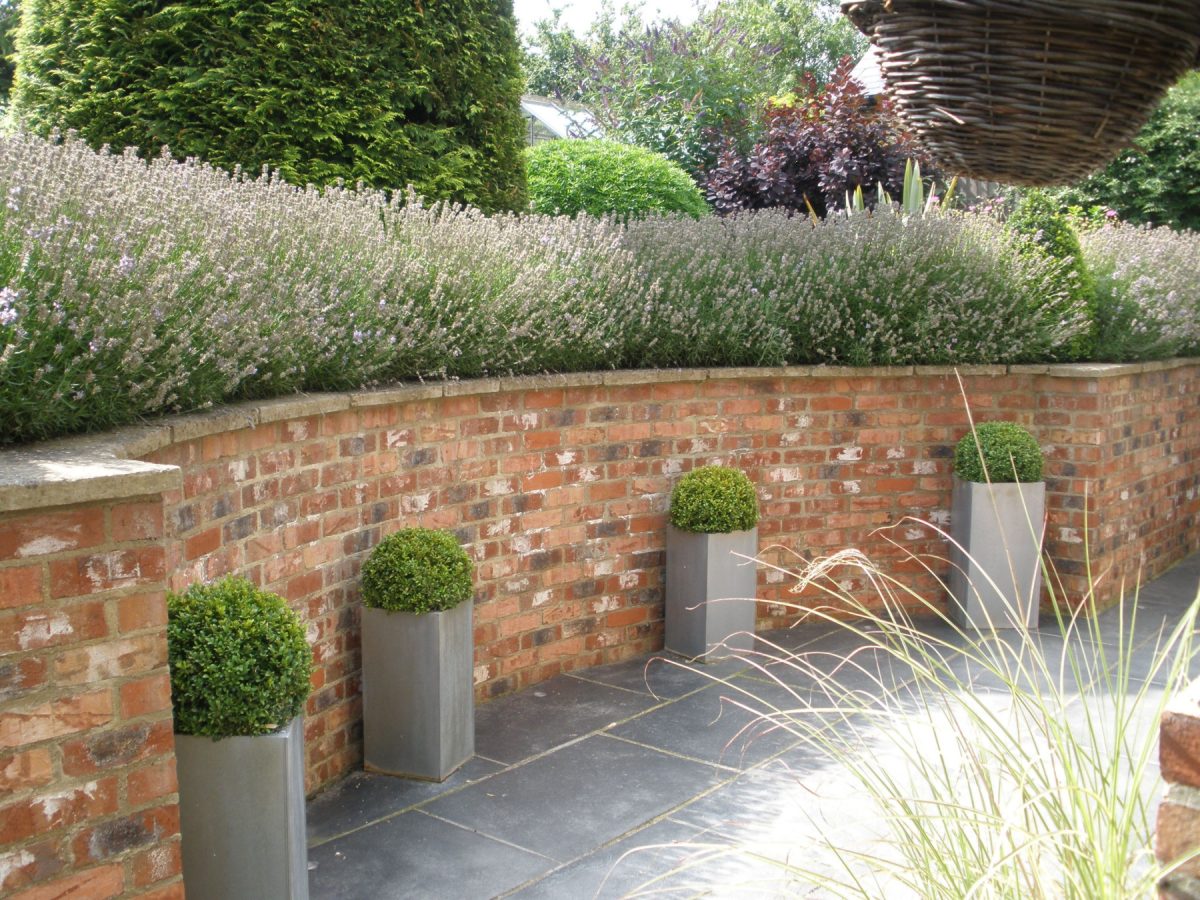

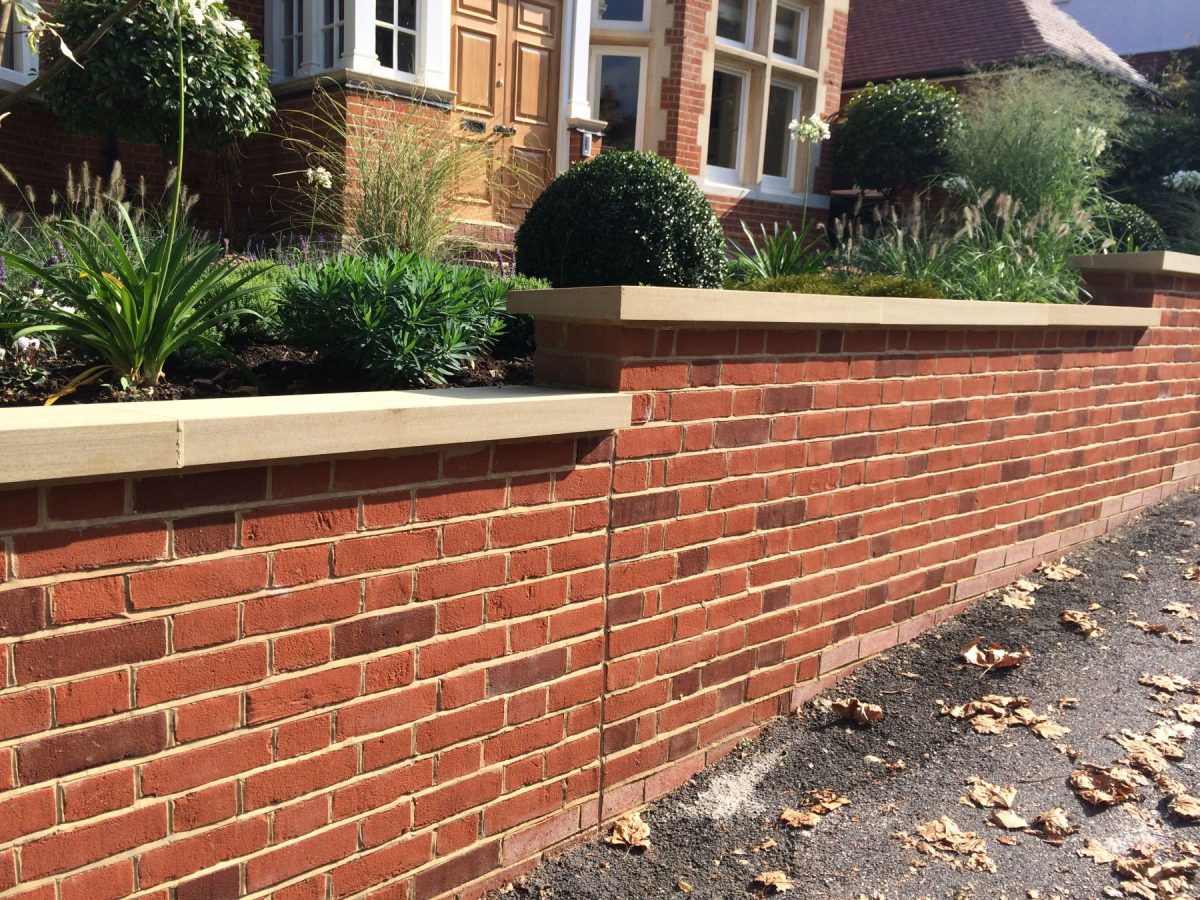

Подпорные стенки из кирпича
Конструкции из кирпича универсальны, нарядны сами по себе и не требуют дополнительных «украшательств», хотя по желанию поверхность можно и оштукатурить или облицевать плиткой. Материал экологичный и безопасен для растений. Формы любые, цветовая гамма разнообразна, область применения – современные участки в пейзажном, регулярном и смешанном стиле, сады под «старину», колониальный и деревенский стили, модерн. Кирпич прекрасно сочетается с самими разными материалами: деревом, натуральным камнем, металлом. Применяется для возведения функциональных и декоративных подпорных стенок и облицовки. При выборе кирпича в качестве строительного материала нужно учитывать пару моментов. Во-первых, кирпичи в соседних рядах укладывают со сдвигом, чтобы вертикальные швы не совпадали. И во-вторых, для подпорных стенок не используют силикатный кирпич, поскольку у него высокий коэффициент водопоглощения. Лучший вариант – клинкерный кирпич, но это очень дорогостоящий материал. По этому показателю обычный красный керамический кирпич мало уступает клинкерному, но он существенно менее прочен и долговечен.
Подпорные стенки из бетона
Тут возможны три варианта: жидкий бетон, железобетон и готовые бетонные блоки. Жидкий бетон дает возможность «заливать» самые разнообразные формы, но требует опалубки. Железобетон отличается наличием армирующих внутренних конструкций: это необходимо при высоте стенки более 2 м. Подпорные стенки из бетонных блоков собираются как конструктор. Готовые «секции» бывают цельными и полыми, последние можно заполнить грунтом и высадить растения. Бетонные подпорные стенки применяются чрезвычайно широко и подходят для любого стиля, т.к. бетон не только отличается разнообразием форм, но и дает возможность имитировать любые фактуры в разной цветовой гамме, а также может быть облицован другими материалами. Важный момент: при выборе бетона нужно учитывать его прочность, водонепроницаемость, устойчивость к морозам и перепадам температур. Лучше использовать прочный и тяжелый бетон (класс не ниже B25/марка М350).
Примечание. Для сооружения подпорных стенок, особенно на участках с крутым уклоном и сложным рельефом, привлекают специалистов. Однако невысокие декоративные стенки, например, из габионов, вполне можно построить самостоятельно.
Устройство подпорной стенки
Подпорные стенки состоят из фундамента, «тела» и системы водоотвода и дренажа. На фундамент, т.е. невидимую подземную часть, приходится основная тяжесть давления грунта. Для устойчивости ширина фундамента должна быть больше толщины самой кладки. Для низких подпорных стенок, не превышающих 30 см, фундамент не нужен. Габионные конструкции также не нуждаются в фундаменте, хотя под «тело» из коробчатых габионов или габионов Джамбо можно положить более широкие матрацы Рено или слой утрамбованного песка. В качестве фундамента для подпорной стенки, выполненной методом сухой кладки, подойдут более крупные камни, утопленные в грунт. В остальных случаях, если высота подпорной стенки больше 30 см, фундамент обязателен. Его толщина напрямую зависит от механического состава грунта и высоты конструкции:
- на плотных глинах и суглинках толщина фундамента составляет 1/4 высоты «тела», т.е. надземной части;
- на средних и легких суглинках – 1/3;
- на легких песчаных и супесчаных почвах – 1/2.
Если высота подпорной стенки превышает 2 м, то подземная часть может быть даже сопоставима по толщине с высотой надземной.
Дно котлована выравнивают и укладывают слой гравия/щебня толщиной от 15 до 50 см. Допустимы песчано-щебеночное основание или песчаная подушка (для небольших подпорных стенок). Щебень служит основанием уже для самого фундамента из бетона и дренажом одновременно. Бетонный фундамент бывает ленточным, полностью залитым из бетона или собранным из бетонных блоков, и свайным, т.е. включающим в себя в качестве укрепляющих элементов дополнительные вертикальные сваи. Свайный «пирог» получается толще за счет того, что между щебеночным основанием и бетонным фундаментом идет дополнительный слой крупного гравия.
Надземную часть для устойчивости и снижения давления грунта проектируют с небольшим сужением к верху, угол наклона передней (внешней) стороны составляет 5-10 градусов. Исключение – абсолютно ровные бетонные конструкции. Верх «тела» венчает корона/гребень. Чтобы снизить нагрузку на подпорную стенку саму линию конструкции можно сделать более извилистой, если, конечно, это позволяет дизайнерская задумка. Для защиты от опрокидывания у основания подпорной стенки с ее лицевой стороны часто предусматривают специальный выступ-консоль, служащий для упора и повышения устойчивости.
Примечание. Коэффициенты и формулы для точного расчета нагрузок и необходимой толщины подпорной стенки можно найти в соответствующих нормативных строительных документах.
На тяжелых влажных глинистых и суглинистых почвах в конструкции подпорной стенки обязательно предусматривают систему водоотвода:
- незаполненные раствором вертикальные швы оставляют в кирпичной или каменной кладке между отдельными «элементами» каждые 1,5-2 м (можно чаще), как правило, во 2 и 3 ряду; сквозь такие швы вода просачивается естественным образом ;
- наземный дренаж проектируют в виде «корыта» на поверхности за стенкой или сужающегося к низу слоя песка/гравия/щебня/некрупных камней между «телом» стенки и массой грунта с поперечными (сквозь «тело») выводящими дренажными отверстиями/трубами;
- подземный дренаж представлен дренажными трубами, проложенными в толще гравийного слоя между грунтом и «телом» сзади стенки непосредственно под поверхностью, по которым влага выводится в единую дренажную систему; такие трубы оборачивают в геоткань.
Примечание. Между грунтом и дренажным слоем целесообразно проложить любой нетканый материал: геоткань служит фильтром. Для габионных конструкций это обязательное мероприятие.
Дополнительно для гидроизоляции применяют жидкую резину, специальные пропитки, ПВХ-пленку и т.д.
И еще один момент: в целях обеспечения естественного водоотвода и уменьшения нагрузки поверхность насыпного грунта за «телом» должна иметь наклон от стенки примерно 3% (3 мм на 1 м).
Вам также будут интересны наши статьи:
- Как «лечит» сад звуков — создаем природную симфонию
- Как использовать злаки в саду? 12 выигрышных идей
- Создаём «лунный» сад своими руками — магия ночи у вас во дворе
Растения для подпорных стенок
Подпорная стенка не только достаточно сложное инженерное сооружение, но и декоративный ландшафтный объект. А наиболее полно и органично вписать такую конструкцию в общую картину, сделав неотъемлемой частью сада, помогут растения. Как правило, на подпорных стенках высаживают низкорослые, преимущественно стелющиеся, древесные и травянистые растения, желательно с разветвленной поверхностной корневой системой:

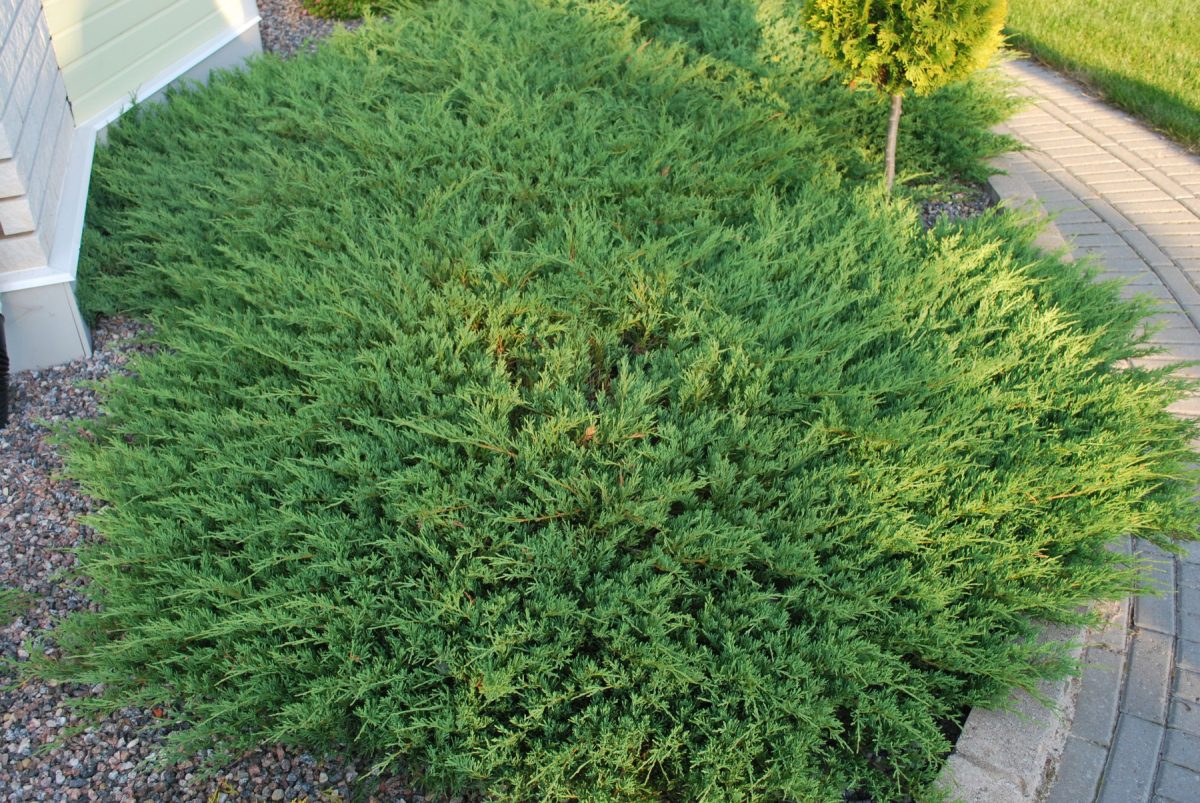

Разнообразные можжевельники (казацкий, горизонтальный, даурский, Пфитцера, твердый прибрежный, чешуйчатый) и другие хвойные (микробиота перекрестнопарая, подушкообразные ели, сосны и пихты);
Многолетние лианы (девичий виноград, плющ обыкновенный, шизофрагма японская, жимолость каприфоль, лимонник китайский и др.);

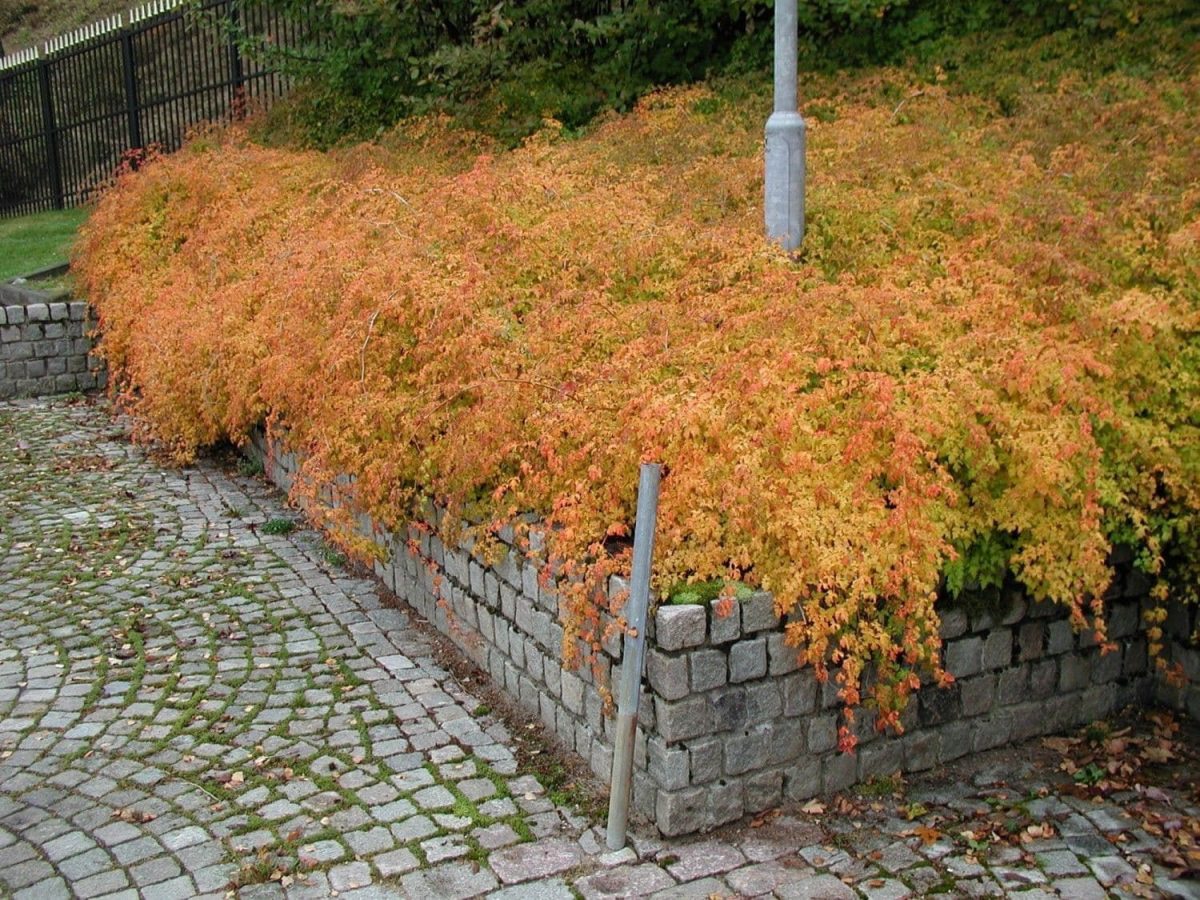

Стелющиеся/подушкообразные лиственные кустарники (хеномелес японский, барбарис Тунберга серии «Carpet», стефанандра надрезаннолистная, кизильники горизонтальный, Даммера, крошечный и гибридный «Coral Beauty», спирея японская, почвопокровные розы);

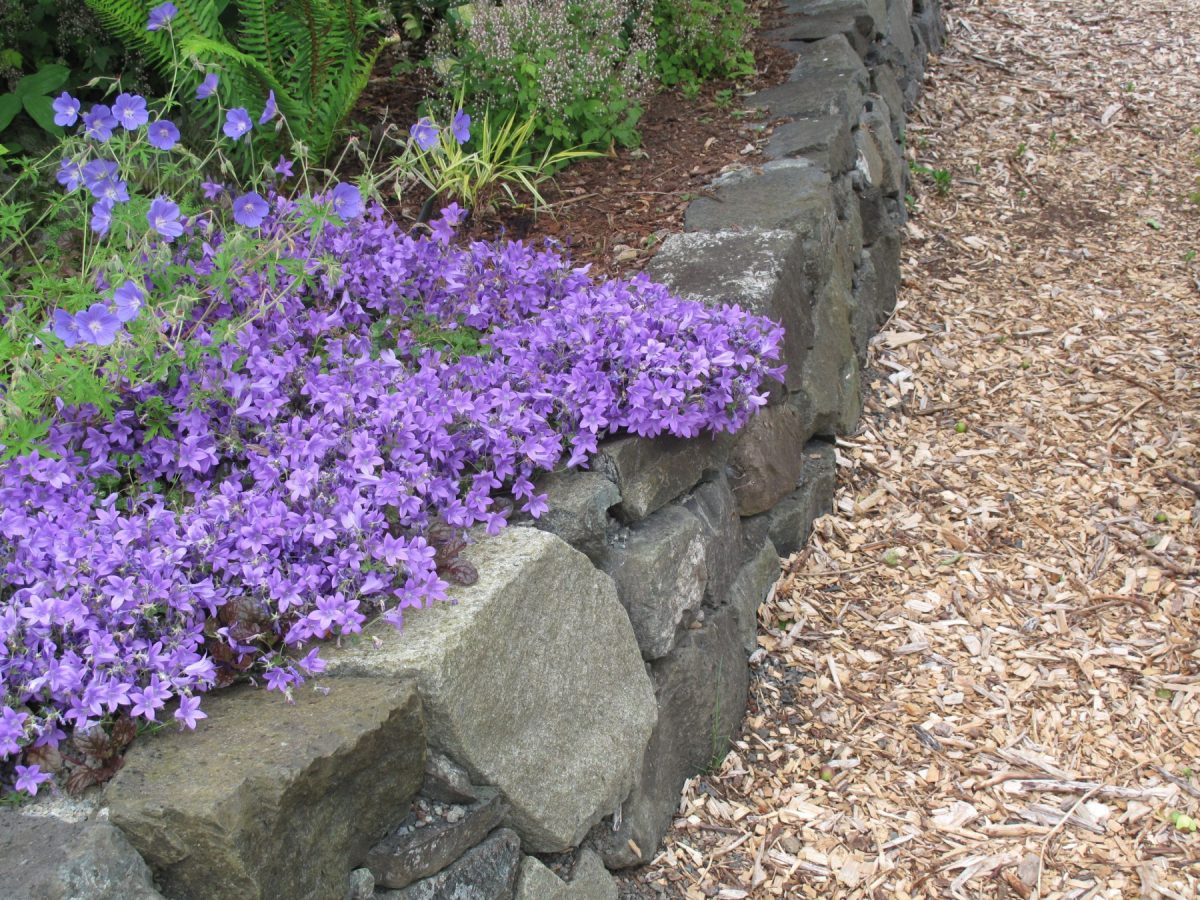

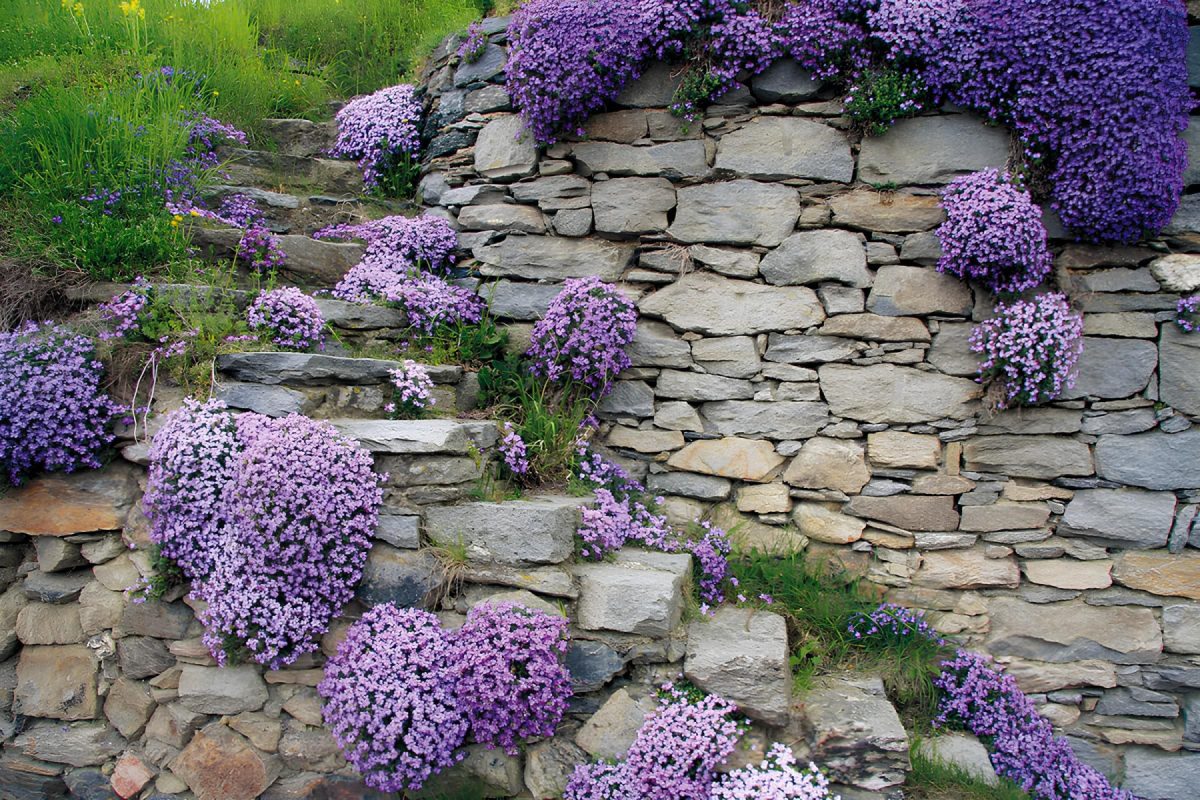

Стелющиеся и почвопокровные травянистые многолетники (тимьян, арабис, аубриета, шиловидный, растопыренный и другие почвопокровные флоксы, колокольчики карпатский и Портеншлага, барвинки, вербейник монетчатый и мн. др.);
Ампельные или образующие низкорослые коврики и подушки летники (алиссум морской, лобелия эринус, настурция большая, портулак крупноцветковый, санвиталия распростертая и т.д.).
Многолетние древесные растения высаживают на террасах, лианы и кустарники со стелющимися и поникающими побегами – так, чтобы те эффектно ниспадали каскадом с края подпорной стенки. Травянистые многолетники и однолетники часто высаживают в полости с плодородным грунтом, специально оставленные на этапе возведения.
